Подробно о водосточных системах для крыши

6 причин выбрать водосточную систему «Альта-Профиль»

Срок службы 25 лет

Водосточная система «Альта-Профиль» не подвержена коррозии и гниению, устойчива к воздействию агрессивной среды и перепадам температур. Прослужит не менее 25 лет!

100% герметичность

На всех элементах крепления предусмотрены резиновые уплотнители, разработанные в Германии специально для «Альта-Профиль».

Технология Cool Colour

Водосточная система окрашивается по инновационной технологии Cool Colour: отражает солнечные лучи, значительно меньше нагревается и не выгорает на солнце.

Легкий вес

Водостоки ПВХ значительно легче металлических аналогов. Они оказывают меньшую нагрузку на несущие конструкции здания и легче монтируются.

Огнестойкость

В состав водосточной системы «Альта-Профиль» входят трудновоспламеняемые компоненты. Она соответствует требованиям пожарной безопасности и не поддерживает горение.

Прочность

Водостоки изготовлены из жесткого ПВХ с добавлением аддитивов, усиливающих прочность и ударостойкость системы.

В каталог Как рассчитать
водосточную систему

6 причин выбрать водосточную систему «Альта-Профиль»

Сравнение с водосточными системами из других материалов

Выберите материал

Сталь

Цинк-титан

Медь

Пластиковые водостоки

Тихие, вода по ним не «барабанит»
Не подвержены коррозии
Легко монтируются
Легкие, не оказывают нагрузку на фундамент
Доступная стоимость
Обладают меньшей ударопрочностью, чем металл

Водостоки из стали

Устойчивы к сверхвысоким нагрузкам
Выдерживают ураганные порывы ветра
Сильно нагреваются в жаркую погоду
Подвержены коррозии, поэтому нуждаются в защитном покрытии
Могут деформироваться при замерзании воды в системе
Тяжелая конструкция отказывает дополнительную нагрузку на фундамент

Пластиковые водостоки

Легкие
Не подвержены коррозии
Легко монтируются
Высокую проходимость системы обеспечивают специальные поперечные ребра
Доступная стоимость
Срок службы – до 50 лет

Водостоки из цинк-титана

Обладают высокой ударопрочностью
Не подвержены коррозии
Срок службы – до 80 лет
Гладкая поверхность обеспечивает высокую проходимость
При соприкосновении с «черным металлом» или медью вступают в реакцию, в результате чего появляется коррозия
Высокая стоимость

Пластиковые водостоки

Легкие
Не подвержены коррозии
Легко монтируются
Не меняет цвет в процессе эксплуатации
Доступная стоимость
Срок службы – до 50 лет

Медный водосток

Выглядит эффектно и дорого
Не подвержены коррозии
Срок службы неограничен
Тяжелая конструкция оказывает дополнительную нагрузку на фундамент
Необходим профессиональный монтаж
Высокая стоимость системы

Вывод: Металл прочнее, чем ПВХ, но подвержен коррозии. Если защитный слой поврежден, от воды на металле появляется ржавчина. В случае замерзания вода в водостоке расширяется и может деформировать металл. Пластик также расширяется и сужается при температурных колебаниях, поэтому не деформируется.

Вывод: Водостоки из цинк-титана обладают прекрасными эксплуатационными характеристиками, устойчивы к воздействию внешней среды, но стоят дорого, а по внешнему виду выглядят довольно просто. Пластиковая система также устойчива к внешнему воздействию. Срок ее службы по статистике меньше, но и стоит она значительно дешевле.

Вывод: Медные водостоки выглядят дорого и шикарно, а послужат до 150 лет. Однако они стоят очень дорого и требуют квалифицированного монтажа. Пластиковые водостоки надежны, на 100% выполняют свою функцию и при этом стоят значительно дешевле. А смонтировать их вы можете даже самостоятельно.

Конструкция водосточной системы «Альта-Профиль» разработана совместно с немецкими специалистами и по своим особенностям превосходит большинство аналогов.

Скачать инструкцию

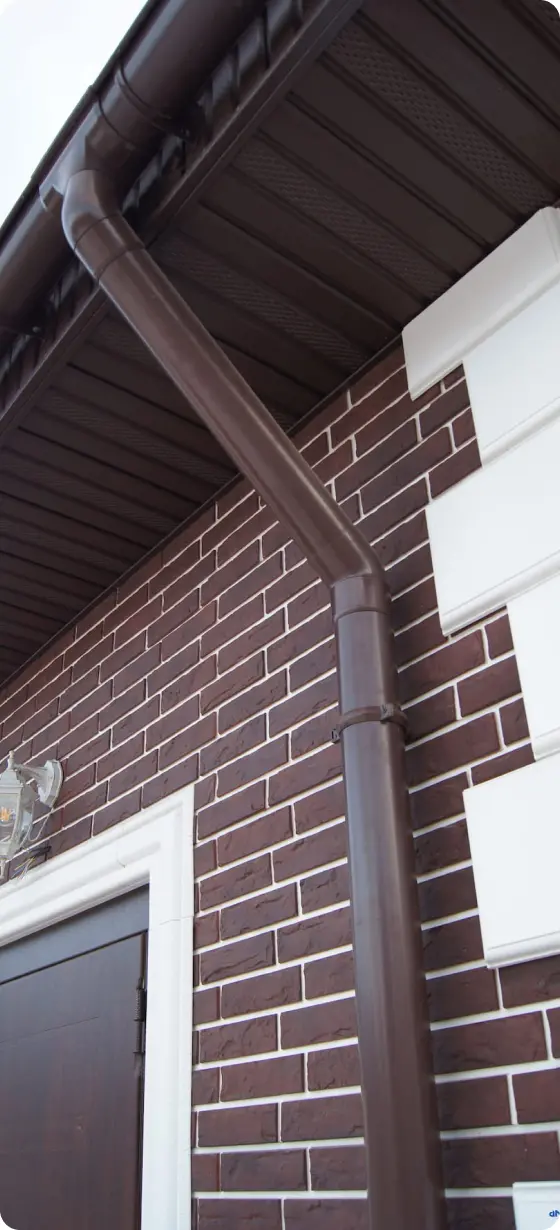

Водосточная система «Стандарт»

Для частного дома или дачи с небольшой площадью крыши

Эффективная система отвода вод с крыши защищает сайдинг, фасадные панели и другие отделочные материалы от разрушительного воздействия осадков.

Диаметр желоба – 115 мм. Цвета водостоков: белый, коричневый и красный.

Система может монтироваться на фасад, отделанный любыми материалами (дерево, кирпич, металл, штукатурка).

Качество продукции подтверждено сертификатами.

В каталог Как рассчитать
водосточную систему

Варианты цветов

Материал: ПВХ

Размеры желоба:

Длина

3м/4м

Диаметр

115мм

Размеры трубы:

Длина

3м/4м

Диаметр

74мм

В каталог Как рассчитать
водосточную систему

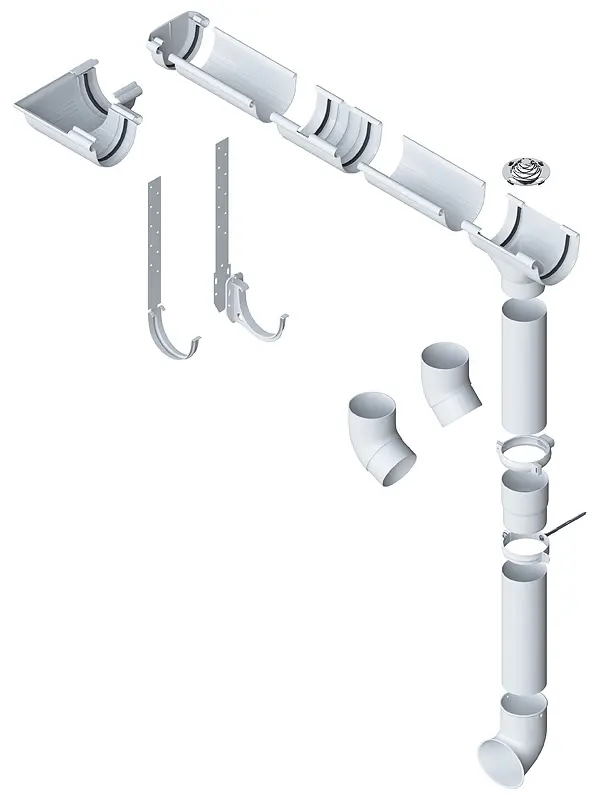

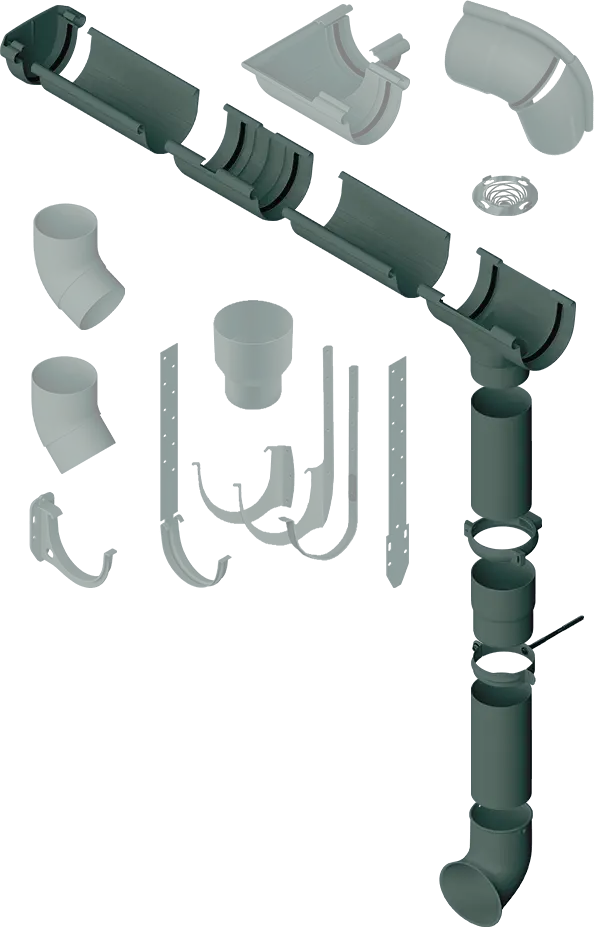

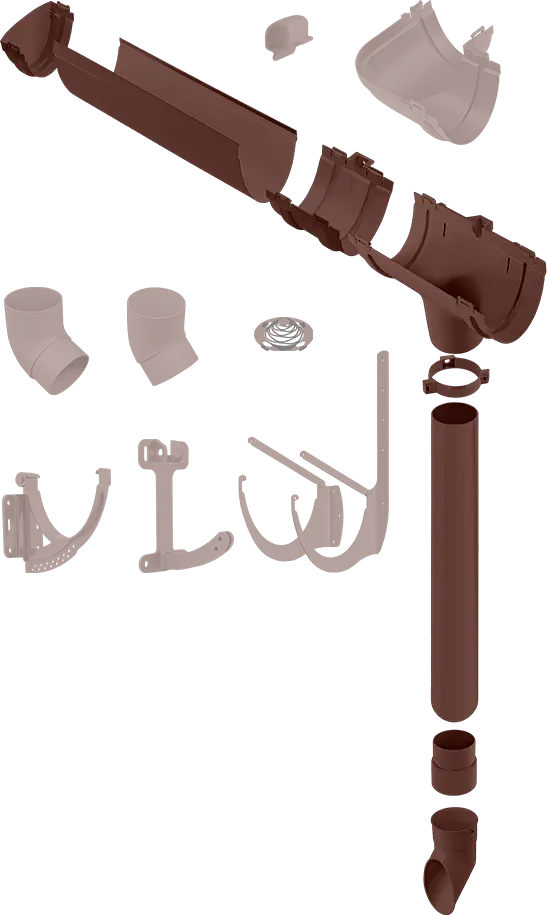

Состав:

1) Желоб

2) Воронка

3) Муфта желоба

4) Угол желоба 90°

5) Заглушка желоба

6) Труба

7) Муфта трубы

8) Колено трубы 67°

9) Колено трубы 45°

10) Слив

11) Кронштейн желоба пластиковый

12) Регулятор угла наклона

13) Кронштейны желоба металлич. (2 вида)

14) Хомут трубы пластиковый

15) Клипса пластиковая

16) Сетка металлическая

Состав

1) Желоб

Желоб

Служит для сбора и отведения дождевой воды с кровли. Желоб "Стандарт" имеет форму полуэллипса с асимметричными краями, что увеличивает скорость потока воды и предотвращает переполнение. Диаметр желоба — 115 мм, длина — 3 м/ 4 м.

2) Воронка

Воронка

Элемент, обеспечивающий сток дождевой воды из желоба в вертикальную сливную трубу. Фактически воронка соединяет водосборную и сливную части водосточной системы.

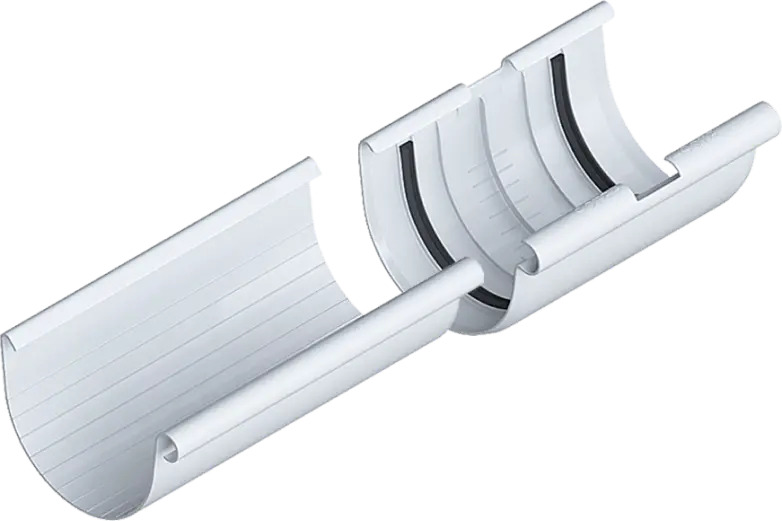

3) Муфта желоба

Муфта желоба

Предназначена для герметичного соединения желобов в единую систему.

4) Угол желоба 90°

Угол желоба 90°

Элемент водосточной системы, позволяющий изменить направление потока дождевой воды на 90°. Устанавливается на углах кровли (внешних и внутренних). Обеспечивает герметичность и оптимальную гидродинамику системы.

5) Заглушка желоба

Заглушка желоба

Элемент водосточной системы, который закрывает торец желоба. Обеспечивает надежную фиксацию, герметичность и жесткость желоба. Благодаря универсальной конструкции может устанавливаться на любом торце желоба.

6) Труба

Труба

Служит для вертикального стока воды в системе. Диаметр трубы в водосточной системе типа "Стандарт" — 74 мм, длина — 3 м/ 4 м.

7) Муфта трубы

Муфта трубы

Предназначена для соединения сливной трубы и элемента "Слив", а также для соединения сегментов сливной трубы между собой.

8) Колено трубы 67°

Колено трубы 67°

Соединительный элемент водосточной системы, который используется при необходимости изменить конфигурацию или направление водосточной трубы под углом 67°.

9) Колено трубы 45°

Колено трубы 45°

Аналогичный соединительный элемент, который устанавливается при необходимости изменить направление трубы под углом

10) Слив

Слив

Элемент водосточной системы, который является, по сути, нижним наконечником сливной трубы. Его конструкция способствует беспрепятственному водоотводу от фасада здания, в том числе стоку в систему ливневой канализации.

11) Кронштейн желоба пластиковый

Кронштейн желоба пластиковый

Крепит и фиксирует желоб к стене, торцам кровельных стропил. Монтаж кронштейнов может выполняться на любом этапе: до, во время и после кровельных работ.

12) Регулятор угла наклона

Регулятор угла наклона

Элемент системы, позволяющий изменять угол наклона желоба в соответствии с конструкцией здания. Это наша специальная разработка, обеспечивающая дополнительные преимущества системы.

13) Кронштейны желоба металлич. (2 вида)

Кронштейны желоба металлич. (2 вида)

Служат для максимально надежной фиксации желоба к кровле. Повышают устойчивость водосточной системы к большим нагрузкам. Металлические кронштейны 2 видов имеют разное крепление.

14) Хомут трубы пластиковый

Хомут трубы пластиковый

Элемент конструкции водосточной системы “Стандарт”, предназначенный для фиксации сливной трубы Ø 74 мм к фасаду.

15) Клипса пластиковая

Клипса пластиковая

Обеспечивает возможность дополнительной фиксации соединительных элементов желоба. Это повышает надежность конструкции и долговечность водосточной системы.

16) Сетка металлическая

Сетка металлическая

Устанавливается в воронку, чтобы та не забивалась опадающими листьями и другим крупным мусором, способным нарушить бесперебойную работу водосточной системы.

Желоб Служит для сбора и отведения дождевой воды с кровли. Желоб "Стандарт" имеет форму полуэллипса с асимметричными краями, что увеличивает скорость потока воды и предотвращает переполнение. Диаметр желоба — 115 мм, длина — 3 м/ 4 м.

Воронка Элемент, обеспечивающий сток дождевой воды из желоба в вертикальную сливную трубу. Фактически воронка соединяет водосборную и сливную части водосточной системы.

Муфта желоба Предназначена для герметичного соединения желобов в единую систему.

Угол желоба 90° Элемент водосточной системы, позволяющий изменить направление потока дождевой воды на 90°. Устанавливается на углах кровли (внешних и внутренних). Обеспечивает герметичность и оптимальную гидродинамику системы.

Заглушка желоба Элемент водосточной системы, который закрывает торец желоба. Обеспечивает надежную фиксацию, герметичность и жесткость желоба. Благодаря универсальной конструкции может устанавливаться на любом торце желоба.

Труба Служит для вертикального стока воды в системе. Диаметр трубы в водосточной системе типа "Стандарт" — 74 мм, длина — 3 м/ 4 м.

Муфта трубы Предназначена для соединения сливной трубы и элемента "Слив", а также для соединения сегментов сливной трубы между собой.

Колено трубы 67° Соединительный элемент водосточной системы, который используется при необходимости изменить конфигурацию или направление водосточной трубы под углом 67°.

Колено трубы 45° Аналогичный соединительный элемент, который устанавливается при необходимости изменить направление трубы под углом

Слив Элемент водосточной системы, который является, по сути, нижним наконечником сливной трубы. Его конструкция способствует беспрепятственному водоотводу от фасада здания, в том числе стоку в систему ливневой канализации.

Кронштейн желоба пластиковый Крепит и фиксирует желоб к стене, торцам кровельных стропил. Монтаж кронштейнов может выполняться на любом этапе: до, во время и после кровельных работ.

Регулятор угла наклона пластиковый Элемент системы, позволяющий изменять угол наклона желоба в соответствии с конструкцией здания. Это наша специальная разработка, обеспечивающая дополнительные преимущества системы.

Кронштейны желоба металлические “Стандарт” (2 вида) Служат для максимально надежной фиксации желоба к кровле. Повышают устойчивость водосточной системы к большим нагрузкам. Металлические кронштейны 2 видов имеют разное крепление.

Хомут трубы пластиковый Элемент конструкции водосточной системы “Стандарт”, предназначенный для фиксации сливной трубы Ø 74 мм к фасаду.

Клипса пластиковая Обеспечивает возможность дополнительной фиксации соединительных элементов желоба. Это повышает надежность конструкции и долговечность водосточной системы.

Сетка металлическая Устанавливается в воронку, чтобы та не забивалась опадающими листьями и другим крупным мусором, способным нарушить бесперебойную работу водосточной системы.

Особенности системы «Стандарт»

Регулирование угла наклона желоба

Регулятор позволяет выбирать оптимальный угол наклона желоба в зависимости от конструкции здания.

Дополнительная фиксация пластиковых элементов

Пластиковая клипса придает системе повышенную надежность.

Защита от
перегревания

Благодаря светлому
молочному цвету
внутренней поверхности
жёлоба система не
перегревается на солнце.

Технология ускорения
движения воды по желобу

Желоб имеет форму полуэллипса
с нессиметричными краями, что
позволяет предотвратить
переполнение желоба и ускоряет
движение воды по системе.

Герметичность
системы

Дополнительную
герметичность системе
обеспечивают резиновые
уплотнители (опция).

Внимание!

Резиновые уплотнители
покупается отдельно.

В каталог

Заказать систему

Обратите внимание на:

Универсальный угол
желоба

Заглушка
желоба

Система крепления позволяет использовать заглушку и угол желоба на любом торце водосточного жёлоба, без деления на левый и правый.

Пластиковый кронштейн желоба

Поворотный элемент пластикового кронштейна

Позволяют изменять угол наклона желоба в соответствии с конструкцией здания.

Переходная муфта трубы

Позволяет герметично соединять трубы систем «Стандарт» и «Элит».

Водосточная система «Элит»

Увеличенные размеры – повышенная надежность

Водосточная система «Элит» разработана для больших зданий со сложной формой крыши, а также для регионов с повышенным уровнем осадков. Увеличенный диаметр (125 мм) и толщина стенок желоба (1,6 мм) обеспечивают высокую прочность и пропускную способность системы.

Водостоки «Элит» прошли сертификацию и полностью соответствуют нормативным требованиям. Они могут быть установлены на фасадах, отделанных любыми материалами: камнем, кирпичом, деревом, а также на оштукатуренных фасадах.

В каталог Как рассчитать
водосточную систему

Варианты цветов

Материал: ПВХ

Размеры желоба:

Длина

3м/4м

Диаметр

125мм

Размеры трубы:

Длина

3м/4м

Диаметр

95мм

В каталог Как рассчитать
водосточную систему

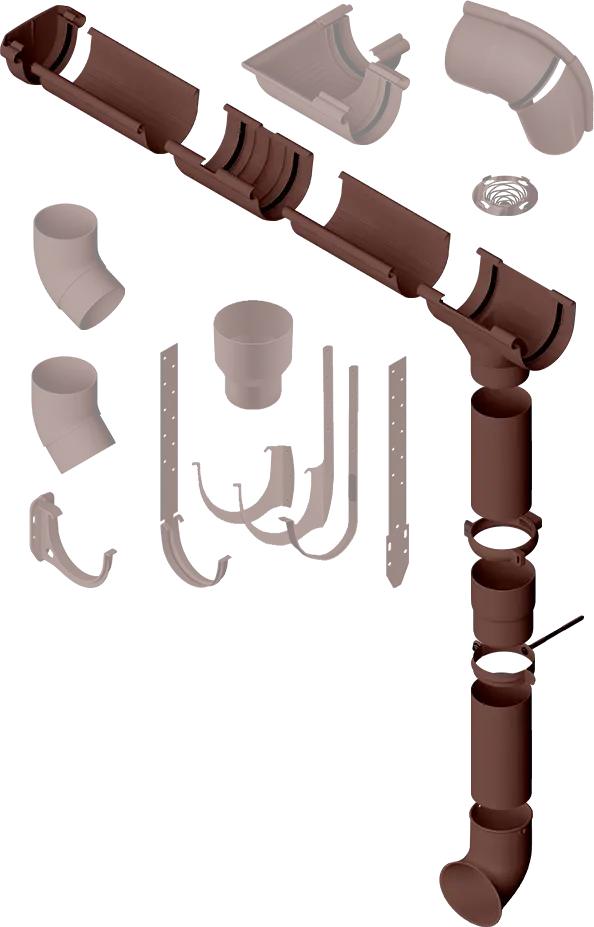

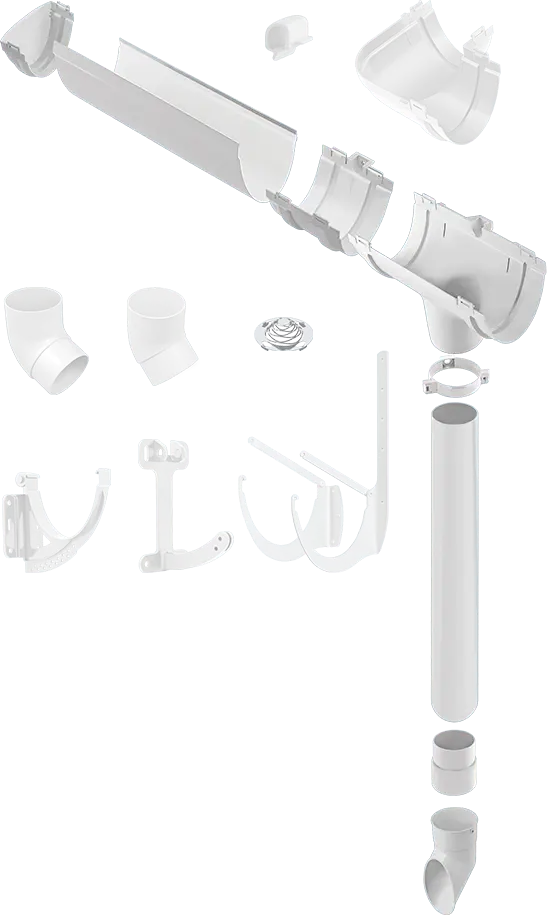

Состав:

1) Желоб "Элит"

2) Воронка

3) Муфта желоба

4) Угол желоба "Элит" 90°

5) Угол желоба регулируемый (120°-145°)

6) Заглушка желоба

7) Труба системы "Элит"

8) Муфта трубы

9) Колено трубы 67°

10) Колено трубы 45°

11) Слив

12) Кронштейн желоба пластиковый

13) Хомут трубы

14) Сетка металлическая

15) Металлический хомут трубы

16) Шпилька металлическая

17) Металлические кронштейны желоба (4 вида)

18) Металлический кронштейн-удлинитель

19) Муфта переходная

Состав

1) Желоб "Элит"

Желоб "Элит"

Предназначен для сбора и отведения дождевой воды с кровли. Большой диаметр (125 мм), толстые стенки(1,6 мм) и продольные ребра жесткости обеспечивают желобу высокую прочность и повышенную пропускную способность.

2) Воронка

Воронка

3) Муфта желоба

Муфта желоба

Обеспечивает герметичное соединение желобов в единую систему. Наличие резиновых уплотнителей — дополнительная гарантия от протечек на стыках желобов.

4) Угол желоба "Элит" 90°

Угол желоба "Элит" 90°

Устанавливается на внутренних и внешних углах кровли для герметичного соединения желобов под стандартным углом 90°. Ребра жесткости придают углу дополнительную прочность.

5) Угол желоба регулируемый (120°-145°)

Угол желоба регулируемый (120°-145°)

Надежно и герметично соединяет желоба системы под углом, который может регулироваться в диапазоне от 120° до 145°.

6) Заглушка желоба

Заглушка желоба

Элемент водосточной системы, который закрывает торец желоба. Обеспечивает фиксацию и герметичность, усиливает жесткость конструкции. Резиновые уплотнители исключают протечку в местах соединения.

7) Труба системы "Элит"

Труба системы "Элит"

Диаметром 95 мм и длиной 3 м/ 4 м служит для вертикального стока воды в системе.

8) Муфта трубы

Муфта трубы

9) Колено трубы 67°

Колено трубы 67°

10) Колено трубы 45°

Колено трубы 45°

Аналогичный соединительный элемент, который устанавливается при необходимости изменить направление трубы под углом 45°.

11) Слив

Слив

12) Кронштейн желоба пластиковый

Кронштейн желоба пластиковый

13) Хомут трубы

Хомут трубы

Элемент конструкции водосточной системы “Элит”, предназначенный для фиксации сливной трубы Ø 95 мм к фасаду.

14) Сетка металлическая

Сетка металлическая

Устанавливается в воронку, чтобы система не забивалась опадающими листьями и другим крупным мусором, способным нарушить бесперебойную работу водостока.

15) Металлический хомут трубы

Металлический хомут трубы

Элемент системы, предназначенный для крепления сливной трубы (Ø 95 мм) к стене.

16) Шпилька металлическая

Шпилька металлическая

Служит для крепления металлического хомута, фиксирующего сливную трубу, к стене.

17) Металлические кронштейны желоба (4 вида)

Металлические кронштейны желоба (4 вида)

Служат для максимально прочной и надежной фиксации желоба "Элит" к кровле. Имеется 4 типа металлических кронштейнов, которые отличаются формой и видом крепления.

18) Металлический кронштейн-удлинитель

Металлический кронштейн-удлинитель

Вспомогательный элемент для крепления основного кронштейна желоба к кровельным стропилам.

19) Муфта переходная

Муфта переходная

Обеспечивает плавный, герметичный переход от трубы "Элит" диаметром 95 мм к трубе "Стандарт" диаметром 74 мм. Это позволяет комбинировать сегменты труб обеих водосточных систем.

Желоб "Элит" Предназначен для сбора и отведения дождевой воды с кровли. Большой диаметр (125 мм), толстые стенки(1,6 мм) и продольные ребра жесткости обеспечивают желобу высокую прочность и повышенную пропускную способность.

Муфта желоба Обеспечивает герметичное соединение желобов в единую систему. Наличие резиновых уплотнителей — дополнительная гарантия от протечек на стыках желобов.

Угол желоба "Элит" 90° Устанавливается на внутренних и внешних углах кровли для герметичного соединения желобов под стандартным углом 90°. Ребра жесткости придают углу дополнительную прочность.

Угол желоба регулируемый (120°—145°) Надежно и герметично соединяет желоба системы под углом, который может регулироваться в диапазоне от 120° до 145°.

Заглушка желоба Элемент водосточной системы, который закрывает торец желоба. Обеспечивает фиксацию и герметичность, усиливает жесткость конструкции. Резиновые уплотнители исключают протечку в местах соединения.

Труба системы "Элит" Диаметром 95 мм и длиной 3 м/ 4 м служит для вертикального стока воды в системе.

Колено трубы 45° Аналогичный соединительный элемент, который устанавливается при необходимости изменить направление трубы под углом 45°.

Хомут трубы пластиковый Элемент конструкции водосточной системы “Элит”, предназначенный для фиксации сливной трубы Ø 95 мм к фасаду.

Сетка металлическая Устанавливается в воронку, чтобы система не забивалась опадающими листьями и другим крупным мусором, способным нарушить бесперебойную работу водостока.

Металлический хомут трубы “Элит” Элемент системы, предназначенный для крепления сливной трубы (Ø 95 мм) к стене.

Шпилька металлическая Служит для крепления металлического хомута, фиксирующего сливную трубу, к стене.

Металлические кронштейны желоба (4 вида) Служат для максимально прочной и надежной фиксации желоба "Элит" к кровле. Имеется 4 типа металлических кронштейнов, которые отличаются формой и видом крепления.

Металлический кронштейн удлинитель Вспомогательный элемент для крепления основного кронштейна желоба к кровельным стропилам.

Муфта переходная Обеспечивает плавный, герметичный переход от трубы "Элит" диаметром 95 мм к трубе "Стандарт" диаметром 74 мм. Это позволяет комбинировать сегменты труб обеих водосточных систем.

Особенности системы «Элит»

Защита от переливания воды

Желоб с уклоном в противоположную от стены сторону защищает здание от промокания даже при обильных осадках.

Овальный слив

Позволяет увеличить скорость движения воды по системе во время обильных осадков.

Система
антиналипания
листьев

Продольные ребра в желобе
способствуют продвижению
листьев и мусора к сливу. Листья
не скапливаются и не забивают
систему.

Герметизация
соединений

Герметичность системы
обеспечивают эластичные
резиновые уплотнители.

Усилители
конструкции

Ребра жесткости придают
системе дополнительную
прочность и ударостойкость.

Герметичность
системы

Дополнительную герметичность
системе обеспечивают резиновые
уплотнители (опция).

Stop-отметки
ограничителей

Находятся на внутренней стороне
фитингов и ограничивают зону, в
пределах которой нельзя соединять
элементы. Предотвращают
нарушение формы системы из-за
линейного расширения при
нагревании.

В каталог

Заказать систему

Обратите внимание на:

Универсальный угол
желоба

Заглушка
желоба

Система крепления позволяет использовать заглушку и угол желоба на любом торце водосточного жёлоба, без деления на левый и правый – это позволяет облегчить как расчет системы, так и её монтаж.

Угол желоба регулируемый

Подходит для эркеров: позволяет менять угол соединения желобов от 120 до 145 градусов.

Труба с муфтой

«Альта-Профиль» изготавливает трубы двух видов: с муфтой и без нее. Используя трубу с раструбом, можно сэкономить на муфте как на отдельном элементе.

Муфта переходная

Позволяет сэкономить, комбинируя системы «Элит» (95 мм) и «Стандарт» (74 мм). Обеспечивает герметичный переход между ними.

Калькулятор расчета

Количество скатов крыши

Длина дома (м)

Высота дома (м)

Количество углов

Рассчитать

Звонок по России бесплатный 8-800-555-777-3

Если вы не нашли подходящего дилера, звоните - мы поможем!

Результаты расчета

Труба, 3м.

Количество

Желоб, 3м.

Количество

Внутренние углы желоба

Количество

Внешние углы желоба

Количество

Кронштейны желоба

Количество

Заглушка

Количество

Воронка

Количество

Хомуты трубы

Количество

Угол трубы, 45°

Количество

Муфта трубы

Количество

Кронштейн трубы

Количество

Слив трубы (наконечник)

Количество

* Указанный расчёт является ориентировочным. Подробный расчёт будет произведен менеджером.

Оформить заказ

Обратите внимание!

Чтобы защитить фундамент дома, талую и ливневую воду важно не только собрать, но и отвести от участка. Поэтому после монтажа водостоков обязательно нужно установить дренажную систему.

Посмотреть дренаж

Особенности монтажа водосточной системы в домах, отделанных сайдингом

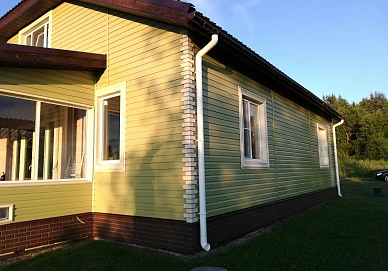

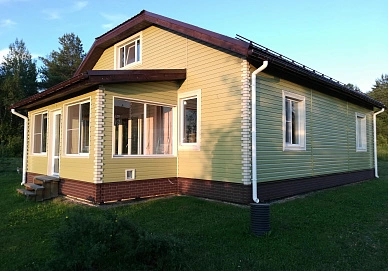

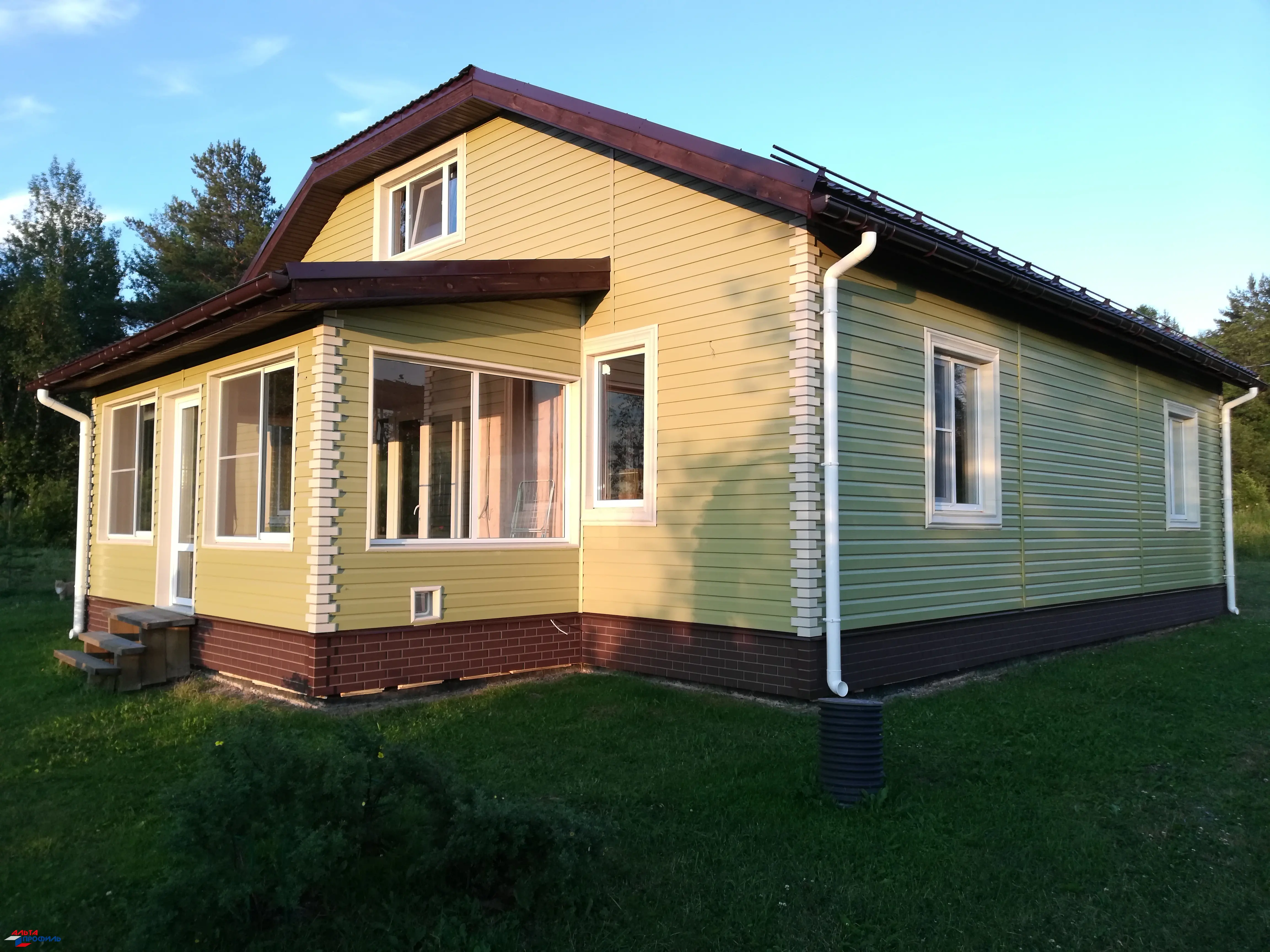

Пластиковая водосточная система прекрасно сочетается с фасадами домов, отделанных сайдингом и фасадными панелями. При этом места размещения труб нужно спроектировать заранее, с учетом расположения профилей системы обрешетки. Именно в них должны крепиться хомуты труб водостоков.

Если фасад вашего дома выполнен из любого другого материала, водосточная система крепится непосредственно к стене. Для ее установки не требуются специальные знания, навыки и инструменты.

Особенности монтажа водосточной системы в домах, отделанных сайдингом

Совет!

При монтаже водосточной системы на стропилы советуем использовать металлические кронштейны, а на лобовую доску - пластиковые.

Как подсчитать нужное количество

Монтаж

Элементы водосточной системы соединяются между собой методом защелкивания без использования специальных инструментов и клея. При этом важно учесть угол наклона желоба, количество сливов, необходимое для вашей для кровли, и другие нюансы. Если эти вопросы вызывают у вас сложности, лучше доверить монтаж водостоков профессионалам.

Заказать монтаж Скачать инструкцию
